在反滲透膜系統的第一段和最後一段常常發生矽酸鋁的污堵，低濃度的鋁（例如50ppb）就會引起系統性能的下降，原因如下：

1)鋁會與矽反應，即使矽濃度較低（10ppm）同樣會導緻反滲透膜矽酸鋁污堵，因此在預處(chù)理部分使用含鋁的化合物将顯著地增加鋁污堵的風險，此時，建議不要使用含鋁的産(chǎn)品，而是使用含鐵的産(chǎn)品。

2)低pH（<7）将影響鋁的溶解度，根據原水組成，隻要不會(huì)形成反滲透膜碳酸垢污染，建議系統運行pH在7~9之間(jiān)。

3)聚合物類阻垢劑（如丙烯酸類）對鐵和錳等重金屬更爲敏感，因此選擇适宜的阻垢劑十分重要，否則，阻垢劑就會失去作用（即阻垢劑本身中毒），從(cóng)而出現反滲透膜的結垢現象或出現阻垢劑本身的污堵。阻垢劑本身的污堵産(chǎn)物将會成爲微生物的養份，進而發生反滲透膜生物污染。

4)微細淤泥/砂粒，處理部分應當設置超濾膜或微濾膜以除去淤泥/砂粒，有時還需要使用絮凝劑讓它們變大以提高微濾膜/超濾膜的脫除效率。

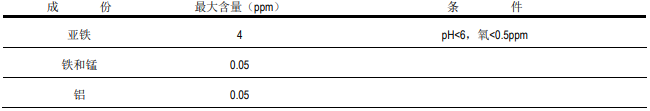

當(dāng)不在反滲透膜原水中投加絮凝劑(jì)和阻垢劑(jì)時，一般允許進水中鐵、錳和鋁的指标如下：

注：由於(yú)絮凝劑和材料腐蝕也會(huì)引起反滲透膜鐵和鋁的污堵，須在進水或出水中分析這些離子的含量。
